ES-EVB-HW2000BSD8P1AS无线模块

  • 介绍
  • 资料下载
  • 开发板

ES-EVB-HW2000BSD8P1AS模块是一款高性能2.4GHz收发模块。本模块集成了HW2000BNFQFN20封装)射频收发芯片、射频匹配元件、无源晶振和PCB天线,同时安装有屏蔽罩,采用8脚邮票孔接口,具有发射功率大、接收灵敏度高、抗干扰能力强等优点。

关于模块中射频收发芯片HW2000B的详细资料,可参考HW2000B的数据手册和应用笔记。

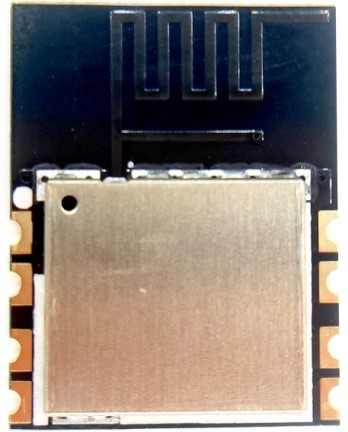

模块实物如1‑1所示。

图1-1模块实物图

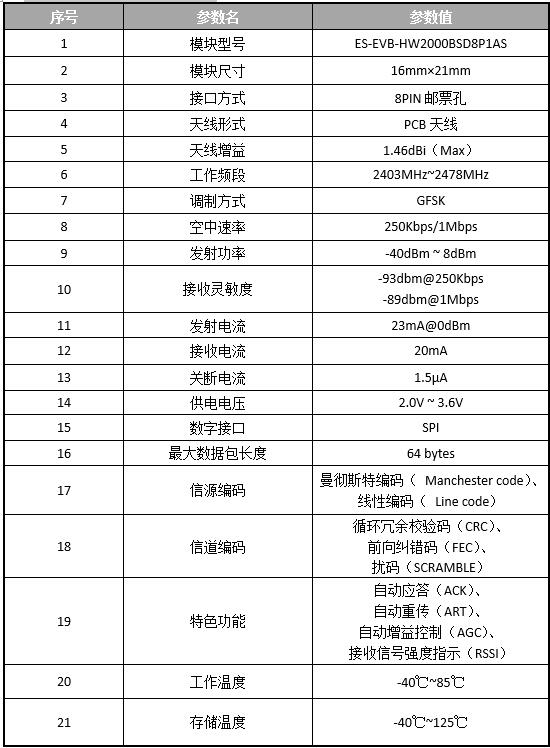

模块的参数,如表2 1所示。


图2-1模块实物图

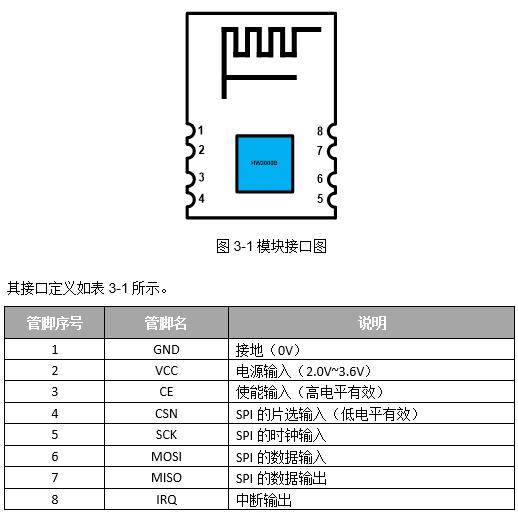

模块采用邮票孔接口,其排列顺序如图3 1所示:

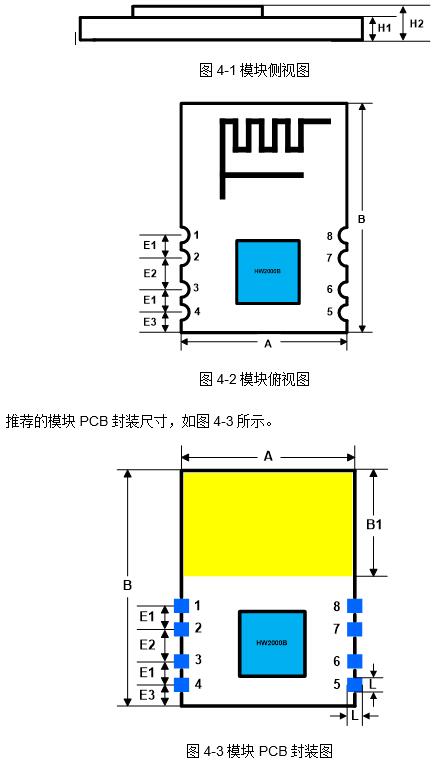

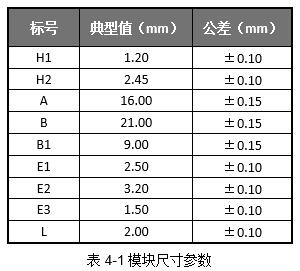

模块的外观尺寸,如图4 1和图4 2所示,其中,PCB板厚为H1,模块厚度为H2。模块的尺寸参数如表4 1所示。
